Značení ocelí
České značení ocelí (ČSN 42 0002)
Číselné označování a rozdělení ocelí ke tváření ČSN 42 0002:1976

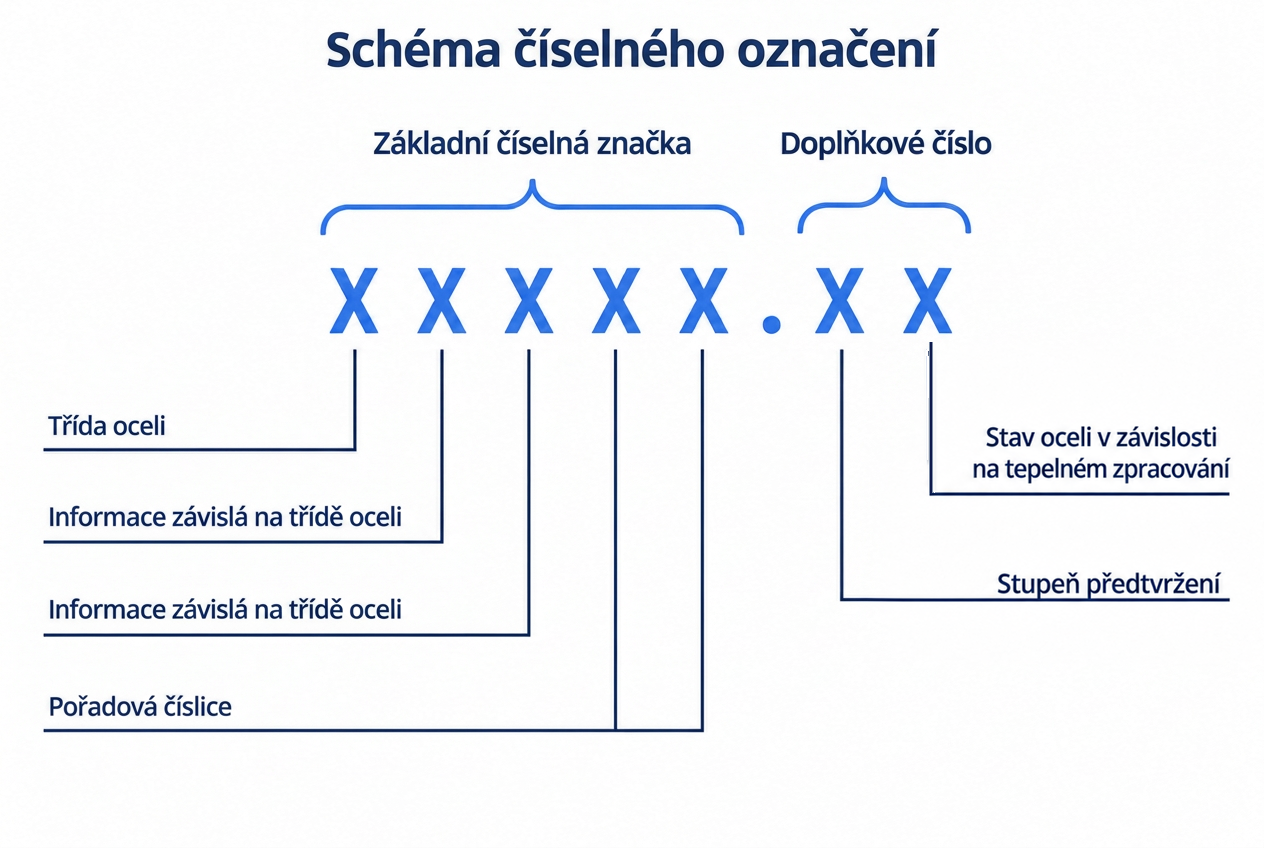

Oceli ke tváření se označují číselně a toto označení se skládá ze základní číselné značky a doplňkového čísla odděleného tečkou.
- Základní číselná značka je pětimístné číslo, označující základní materiál.
- První číslice v základní značce je 1 a označuje tvářenou ocel.
- Druhá číslice ve spojení s první označuje třídu oceli, viz tabulka.
- Třetí a čtvrtá číslice mají různý význam podle třídy oceli, viz tabulka.
- Doplňkové číslo má jednu nebo dvě doplňkové číslice, jejich význam je v tabulce.
Podle stupně legování, daného součtem středních obsahů legovacích prvků, se oceli rozdělují takto:
- nelegované (uhlíkové) s tímto max. obsahem prvků (%): 0,9 Mn, 0,5 Si, 0,3 Cr, 0,5 Ni, 0,3 Cu, 0,2 W, 0,2 Co, ostatní, tj. Mo, V, Ti, Al, Nb, Zr a Pb jednotlivě 0,1,
- legované střední obsah kteréhokoliv z uvedených prvků vyšší než uvedené hodnoty.
Podle středního nebo maximálního obsahu uhlíku se nelegované oceli rozdělují podle tabulky.
Rozdělení nelegovaných ocelí
| Ocel | Obsah C (%) |
|---|---|
| nízkouhlíková | do 0,25 |
| středněuhlíková | do 0,25 do 0,60 |
| vysokouhlíková | nad 0,60 |
Rozdělení ocelí do tříd
| Třída oceli | Oceli podle | Charakteristika ocelí | |
|---|---|---|---|
| použití | stupně legování | ||
| 10 | konstrukční | nelegované | předepsané hodnoty mechanických vlastností, chemické složení není předepsáno |
| 11 | předepsané hodnoty mechanických vlastností a obsah C, P, S popř. (P+S) i dalších prvků | ||
| 12 | předepsaný obsah C, Mn, Si, P popř. (P+S) i dalších prvků | ||
| 13 | legované | nízkolegované | legovací prvky: Mn, Si, Mn - Si, Mn - V |
| 14 | legovací prvky: Cr, Cr - Al, Cr - Mn, Cr - Si, Cr - Mn - Si | ||
| 15 | legovací prvky: Mo, Mn - Mo, Cr - Mo, Cr - V, Cr - W, Mn - Cr - V, Cr - Mo - V, Cr - Si - Mo - V, Cr - Mo - V - W | ||
| 16 | nízkolegované a středně legované | legovací prvky: Ni, Cr - Ni, Ni - V, Cr - Ni - Mn, Cr - Ni - V, Cr - Ni - W, Cr - Ni - Mo, Cr - V - W, Cr - Mo - V - W | |
| 17 | středně legované a vysokolegované | legovací prvky: Cr, Ni, Cr - Ni, Cr- Mo, Cr - V, Cr - Al, Cr - Ni - Mo, Cr - Ni - Ti, Cr - Mo - V, Mn - Cr - Ni, Mn - Cr - Ti, Mn - Cr - V, Cr - Ni - Mo - V, Cr - Ni - Mo - W, Cr - Ni - Mo - Ti, Cr - Ni - V - W, Cr - Ni - W - Ti atd. | |
| 19 | nástrojové | nelegované | Předepsaný obsah C, Mn, Si, P, S |
| legované (nízko, středně, vysoko) | legovací prvky: Cr, V, Cr - Ni,Cr - Mo, Cr - Si, Cr - V, Cr - W, Cr - Al, Cr - Ni - W, Cr - Si - V, Cr - Mo - V, Cr - V - W, Cr - Ni - Mo - V, Cr - V - W - Co, Cr - Ni - Mo - W, Cr - Ni - V - W atd. |
Význam třetí a čtvrté číslice v základní číselné značce ocelí
Třída 10
Dvojčíslí dané třetí a čtvrtou číslicí v číselné značce oceli vyjadřuje u konstrukčních ocelí nejmenší pevnost v tahu v 10 MPa s těmito výjimkami:
– oceli obchodní jakosti: třetí a čtvrtá číslice je 0 (např. 10 000, 10 004)
– betonářské oceli: dvojčíslí udává nejmenší mez kluzu v 10 MPa
Třída 11
Dvojčíslí dané třetí a čtvrtou číslicí v číselné značce oceli vyjadřuje u konstrukčních ocelí nejmenší pevnost v tahu v 10 MPa s výjimkou automatových ocelí, kde třetí číslice – 1 – označuje ocel obzvlášť vhodnou k obrábění a čtvrtá číslice charakterizuje střední obsah uhlíku v desetinách procenta, zaokrouhlený na nejbližší celé číslo. Je-li střední obsah uhlíku menší než 0,1 %, používá se číslice 0.
Třída 12 - 16
U ocelí třídy 12 je třetí číslice v číselné značce oceli většinou 0.
U ocelí tříd 13 až 16 vyjadřuje třetí číslice součet středních obsahů legovacích prvků v procentech, zaokrouhlený na nejbližší celé číslo.
Čtvrtá číslice vyjadřuje střední obsah uhlíku v desetinách procenta se zaokrouhlením setin od 3 na vyšší desetinné číslo. Př.: Průměrný obsah C 0,23 % se zaokrouhlí na 0,3; čtvrtá číslice bude 3.
Třída 17
Třetí číslice v základní číselné značce ocelí třídy 17 vyjadřuje typ legování ocelí jednotlivými legovacími prvky nebo skupinou hlavních legovacích prvků dle tabulky.
| Číselná značka | Význam třetí číslice |
|---|---|
| 17 0 xx | Oceli chromové |
| 17 1 xx | Oceli chromové s dalšími přísadovými prvky (Al, Mo, Ni) |
| 17 2 xx | Oceli chromniklové, popř. stabilizované (Ti, Nb) |
| 17 3 xx | Oceli chromniklové, popř. stabilizované (Ti, Nb) a s dalšími přísadovými prvky (Mo, V, W,, aj.) |
| 17 4 xx | Oceli manganochromové, manganochromniklové |
| 17 5 xx | Oceli niklové |
| 17 6 xx | Oceli manganové |
| 17 7 xx | Volné |
| 17 8 xx | |
| 17 9 xx |
Čtvrtá číslice v základní číselné značce ocelí třídy 17 vyjadřuje obsah hlavních legovacích prvků Cr, Mn a Ni v jednotlivých druzích ocelí podle typu legování.
Třída 19
Třetí číslice v základní číselné značce ocelí třídy 19 vyjadřuje jednak nelegované oceli, jednak typ legování oceli jednotlivými legovacími prvky nebo skupinou hlavních legovacích prvků dle tabulky.
| Číselná značka | Význam třetí číslice | |
|---|---|---|
| 19 0 X X | Dvojčíslí ze 3. a 4. číslice vyjadřuje u nelegovaných ocelí střední obsah uhlíku | Nástrojové oceli uhlíkové |
| 19 1 X X | ||
| 19 2 X X | ||
| 19 3 X X | Oceli manganové, křemíkové, vanadové | Nástrojové oceli legované |
| 19 4 X X | Oceli chromové | |
| 19 5 X X | Oceli chrommolybdenové | |
| 19 6 X X | Oceli niklové | |
| 19 7 X X | Oceli wolframové | |
| 19 8 X X | Oceli rychlořezné | |
| 19 9 X X | Speciální oceli |
Čtvrtá číslice v základní číselné značce legovaných ocelí třídy 19 má význam pořadový.
Význam doplňkových číslic
| První doplňková číslice | Stav oceli (druh tepelného zpracování) |
|---|---|
| 1xxxx.0 | tepelně nezpracovaný |
| 1xxxx.1 | normalizačně žíhaný |
| 1xxxx.2 | žíhaný (s uvedením způsobu žíhání) |
| 1xxxx.3 | žíhaný na měkko |
| 1xxxx.4 | kalený nebo kalený a popouštěný při nízkých teplotách, po rozpouštěcím žíhání (jen u austenitických ocelí) |
| 1xxxx.5 | normalizačně žíhaný a popouštěný |
| 1xxxx.6 | zušlechtěný na dolní pevnost obvyklou u příslušné oceli |
| 1xxxx.7 | zušlechtěný na střední pevnost obvyklou u příslušné oceli |
| 1xxxx.8 | zušlechtěný na horní pevnost obvyklou u příslušné oceli |
| 1xxxx.9 | stavy, které nelze označit číslicemi 0 až 8 |
| Druhá doplňková číslice | Stupeň přetváření | ||
|---|---|---|---|
| pásy válcované zastudena | plechy válcované | ||
| zatepla | zastudena | ||
| 1xxxx.x0 | dále nepřeválcováno | dále nepřeválcováno | |
| 1xxxx.x1 | lehce převálcováno | ||
| 1xxxx.x2 | 1/4 tvrdý | ||
| 1xxxx.x3 | 1/2 tvrdý | ||
| 1xxxx.x4 | 3/4 tvrdý | ||
| 1xxxx.x5 | 4/4 tvrdý | ||
| 1xxxx.x6 | 5/4 tvrdý | ||
| 1xxxx.x7 | netvoří se při něm čtyřlístky (pásy jsou zpracovány se zřetelem na omezení anizotropie mechanických vlastností materiálů - omezení tvorby cípů); mechanické vlastnosti jako u měkce žíhaného materiálu | ||
| 1xxxx.x8 | zpracováno podle zvláštního předpisu | ||
| 1xxxx.x9 | zpracování podle dohodnutého předpisu |
Evropské značení ocelí (ČSN EN 10027-1)
Struktura evropských značek ocelí - výběr s ohledem na sortiment Ferony
A. Značky ocelí podle použití a mechanických nebo fyzikálních vlastností podle ČSN EN 10027-1
Schéma značky
| Základní symboly | Přídavné symboly pro ocel | Přídavné symboly pro ocelové výrobky | ||
|---|---|---|---|---|
| Písmeno | Mech. vlastnost | Skupina 1 | Skupina 2 | viz tabulky |
1. Konstrukční oceli
| Základní symboly Písmeno = S Mechanické vlastnosti: třímístné číslo minimální meze kluzu a) v MPa pro nejmenší rozsah tloušťky výrobku. Přídavné symboly pro oceli: | |||
|---|---|---|---|
| Skpina 1: | |||
| Nárazová práce | Zkušební teplota °C | A = precipitačně vytvrzeno, 1) M = termomechanicky válcováno, 1) N = normalizačně žíháno nebo normalizačně válcováno, 1) Q = zušlechtěno, 1) G = jiné charakteristiky, pokud je to potřebné, následuje jedna nebo dvě číslice. | |
| 27 J | 40 J | 60 J | |
| JR | KR | LR | + 20 |
| J0 | K0 | L0 | 0 |
| J2 | K2 | L2 | - 20 |
| J3 | K3 | L3 | - 30 |
| J4 | K4 | L4 | - 40 |
| J5 | K5 | L5 | - 50 |
| J6 | K6 | L6 | - 60 |
| Skupina 2: | |||
| C = se zvláštní tvářitelností za studena, D = pro žárové pokovování ponorem, E = pro smaltování, F = pro kování, H = duté profily, L = pro nízké teploty, M = termomechanicky válcováno, N = normalizačně žíháno nebo normalizačně válcováno | P = štětovnice, Q = zušlechtěno, S = pro stavbu plavidel, T = na trubky, W = odolné proti atmosférické korozi, Chemické značky pro další stanovené prvky, např. Cu, je-li třeba, uvedou se spolu s číslem, které udává desetinásobek střední hodnoty rozsahu předepsaného pro obsahu prvku (zaokrouhleno na 0,1 %). | ||
| a) Pod pojmem „mez kluzu“ jsou údaje v normách výrobků pro horní nebo dolní mez kluzu (R eH ) nebo (R eL ) nebo plastické prodloužení (R p ) nebo celkové prodloužení (R t ), 1) Symboly A, M, N, Q ve skupině 1 platí pro jemnozrnné oceli Přídavné symboly pro ocelové výrobky jsou uvedeny pro stavy zpracování viz tabulky . | |||
| Příklad značky: S235JR dle EN 10025-2 |
2. Oceli pro tlakové nádoby a zařízení
| Základní symboly Písmeno P = celi pro tlakové nádoby a zařízení Mechanické vlastnosti: třímístné číslo minimální meze kluzu a) (R e ) v MPa pro nejmenší rozsah tloušťky výrobku. Přídavné symboly pro oceli: | |
|---|---|
| Skupina 1: | |
| M = termomechanicky válcováno, 1) N = normalizačně žíháno nebo normalizačně válcováno, 1) Q = zušlechtěno, 1) | S = jednoduché tlakové nádoby, T = trubky, G = jiné charakteristiky, pokud je to nutné, následuje jedna nebo dvě číslice. |
| Skupina 2: | |
| H = vysoké teploty L = nízké teploty | R = teplota místnosti, X = vysoké i nízké teploty. |
| a) Pod pojmem „mez kluzu“ jsou údaje v normách výrobků pro horní nebo dolní mez kluzu (R eH ) nebo (R eL ) nebo plastické prodloužení (R p ) nebo celkové prodloužení (R t ), 1) Symboly M, N, Q ve skupině 1 platí pro jemnozrnné oceli. Přídavné symboly pro ocelové výrobky jsou uvedeny v tabulkách přídavných symbolů pro ocelové výrobky . | |
| Příklad značky: P265GH dle EN 10028-2 |
3. Oceli na strojní součásti
| Základní symboly: Písmeno E = oceli na strojní součásti Mechanické vlastnosti: třímístné číslo minimální meze kluzu a) (R e ) v MPa pro nejmenší rozsah tloušťky výrobku. Přídavné symboly pro oceli: |
|---|
| Skupina 1: |
| G = jiné charakteristiky, pokud je to nutné, následuje jedna nebo dvě číslice. nebo v případě, kdy je stanovena nárazová práce, odpovídající pravidlům podle bodu 1. (Konstrukční oceli), skupina 1. |
| Skupina 2: |
| C = vhodnost k tažení za studena. nebo v případě, kdy je stanovena nárazová práce, odpovídající pravidlům podle bodu 1. (Konstrukční oceli), skupina 1. |
| a) Pod pojmem „mez kluzu“ jsou údaje v normách výrobků pro horní nebo dolní mez kluzu (R eH ) nebo (R eL ) nebo plastické prodloužení (R p ) nebo celkové prodloužení (R t ), Přídavné symboly pro ocelové výrobky jsou uvedeny pro stavy zpracování v tabulce příklady symbolů pro tepelné zpracování . |
| Příklad značky: E335 dle EN 10025-2 |
4. Oceli pro výztuž do betonu
| Základní symboly: Písmeno B = oceli pro výztuž do betonu Mechanické vlastnosti: třímístné číslo minimální meze kluzu a) (R e ) v MPa pro nejmenší rozsah tloušťky výrobku. Přídavné symboly pro oceli: |
|---|
| Skupina 1: |
| Písmeno udávající třídu tvařitelnosti, pokud je to potřebné, následuje jedna nebo dvě číslice. |
| Skupina 2: |
| Neobsazeno. |
| a) Pod pojmem „mez kluzu“ jsou údaje v normách výrobků pro horní nebo dolní mez kluzu (R eH ) nebo (R eL ) nebo plastické prodloužení (R p ) nebo celkové prodloužení (R t ), Přídavné symboly pro ocelové výrobky jsou uvedeny pro stavy zpracování v tabulce příklady symbolů pro tepelné zpracování . |
| Příklad značky: B500A (nenormalizovaná) |
5. Ploché výrobky k tváření za studena
| Základní symboly: Písmeno D = oceli na ploché výrobky k tváření za studena Mechanické vlastnosti: C = válcováno za studena s následujícími dvěma symboly b) , D = válcováno za tepla, určeno k bezprostřednímu tváření za studena s následujícími dvěma symboly b) , X = způsob válcování není předepsán (za tepla nebo za studena) s následujícími dvěma symboly b) , Přídavné symboly pro oceli: |
|---|
| Skupina 1: |
| D = pro žárové pokovování ponorem, ED = pro přímé smaltování EK = pro obvyklé smaltování H = pro duté profily T = pro trubky, G = jiné charakteristiky, pokud je to nutné, následuje jedna nebo dvě číslice. Chemické značky pro další předepsané prvky, např. Cu, je-li třeba, uvedou se spolu s číslem, které udává desetinásobek střední hodnoty rozsahu předepsaného pro obsahu prvku (zaokrouhleno na 0,1 %). |
| Skupina 2: |
| Neobsazeno. |
| b) Tyto symboly budou u odpovídajících ocelí charakterizovat jejich pořadí. Přídavné symboly pro ocelové výrobky jsou uvedeny pro druhy povlaku a stavy zpracování v tabulkách přídavných symbolů pro ocelové výrobky. |
| Příklad značky: DX51D+Z dle EN 10327 |
B. Značky ocelí podle jejich chemického složení podle ČSN EN 10027-1
1. Nelegované oceli (kromě automatových ocelí) se středním obsahem Mn < 1 %
| Základní symboly: Písmeno C = uhlík Obsah uhlíku: c) číslo stonásobku střední hodnoty rozsahu předepsaného obsahu C. Pokud rozsah obsahu C není uveden, uvede se reprezentativní hodnota. Přídavné symboly pro oceli: |
|---|
| Skupina 1: |
| C = pro tváření za studena (pěchování a protlačování), D = pro tažení drátu, E = předepsaným maximálním obsahem síry, R = předepsaným rozsahem obsahu síry, S = na pružiny, U = na nástroje, W = na svařovací dráty, G = jiné charakteristiky, je-li to nutné, následuje jedna nebo dvě číslice. |
| Skupina 2: |
| Chemické značky pro další předepsané přídavné prvky, např. Cu, pokud je to nutné, uvedou se spolu s číslem, které udává desetinásobek střední hodnoty rozsahu předepsaného pro obsah prvku (zaokrouhlené na 0,1 %). |
| c) Pro rozlišení dvou druhů ocelí s podobným chemickým složením může být charakteristické číslo obsahu C zvýšeno o jednu jednotku. 1) Pro rozlišení mezi dvěma druhy ocelí jedné příslušné normy na výrobek se za přídavné symboly skupiny 1, kromě symbolů E a R, připojí jedna nebo dvě číslice. Za symboly E a R skupiny se může připojit jedna číslice udávající stonásobek maximálního nebo středního obsahu síry, zaokrouhleného na 0,1 %. Přídavné symboly pro ocelové výrobky jsou uvedeny pro stavy zpracování v tabulce příklady symbolů pro tepelné zpracování . |
| Příklad značky: C35E dle EN 10083-1 |
2. Nelegované oceli se středním obsahem Mn ≥ 1 %, nelegované automatové oceli a legované oceli (kromě rychlořezných) se středními obsahy jednotlivých legujících prvků < 5 %
| Základní symboly: | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obsah uhlíku: | d) číslo stonásobku střední hodnoty rozsahu předepsaného pro obsah C, pokud rozsah obsahu C není uveden, uvede se reprezentativní hodnota. | ||||||||||
| Legující prvky: | chemické značky legujících prvků charakterizujících ocel (vše bez mezer), následují čísla, oddělená spojovníky, která odpovídají střednímu obsahu příslušného prvku, v daném pořadí, vynásobenému následujícím koeficientem Prvek Koeficient Cr, Co, Mn, Ni, Si, W 4 Al, Be, Cu, Mo, Nb, Pb, Ta, Ti, V, Zr 10 Ce, N, P, S 100 B 1000 | Prvek | Koeficient | Cr, Co, Mn, Ni, Si, W | 4 | Al, Be, Cu, Mo, Nb, Pb, Ta, Ti, V, Zr | 10 | Ce, N, P, S | 100 | B | 1000 |
| Prvek | Koeficient | ||||||||||
| Cr, Co, Mn, Ni, Si, W | 4 | ||||||||||
| Al, Be, Cu, Mo, Nb, Pb, Ta, Ti, V, Zr | 10 | ||||||||||
| Ce, N, P, S | 100 | ||||||||||
| B | 1000 | ||||||||||
| d) Pro rozlišení dvou druhů ocelí s podobným chemickým složením může být charakteristické číslo obsahu C zvýšeno o jednu jednotku, e) Pořadí prvků musí být uvedeno podle hodnoty obsahu. Když je hodnota pro obsah stejná u dvou nebo více prvků, uvedou se značky v abecedním pořadí. Přídavné symboly pro ocelové výrobky jsou uvedeny pro zvláštní požadavky a pro stavy zpracování v tabulkách přídavných symbolů pro ocelové výrobky . | |||||||||||
| Příklad značky: 13CrMo4-5 dle EN 10028-2 |
3. Korozivzdorné a legované oceli (kromě rychlořezných) s obsahem minimálně jednoho legujícího prvku ≥ 5 %
| Základní symboly: Písmeno X = střední obsah nejméně jednoho legujícího prvku ≥ 5 %. | |
|---|---|
| Obsah uhlíku: | f) stonásobek střední hodnoty rozsahu předepsaného pro obsah C: pokud obsah C není uveden, uvede se reprezentativní hodnota. (Pro rozlišení dvou druhů ocelí s podobným chemickým složením může být charakteristické číslo obsahu C zvýšeno o jednu jednotku). |
| Legující prvky: | g) chemické značky legujících prvků charakterizujících ocel (vše bez mezer) a následují čísla, oddělená spojovníky, která odpovídají střednímu obsahu příslušného prvku v daném pořadí zaokrouhlenému na nejbližší vyšší číslo. Přídavné symboly pro oceli: |
| Skupina 1 a Skupina 2: | |
| Chemická značka oddělená spojovníky pro charakteristický prvek, jehož obsah je v rozmezí 0,2 – 1 %, následuje číslo, které udává desetinásobek středního obsahu legujícího prvku. | |
| f) Pro rozlišení dvou druhů ocelí s podobným chemickým složením může být charakteristické číslo obsahu C zvýšeno o jednu jednotku, g) Pořadí prvků musí být uvedeno podle hodnoty obsahu. Když je hodnota pro obsah stejná u dvou nebo více prvků, uvedou se značky v abecedním pořadí. Přídavné symboly pro ocelové výrobky jsou uvedeny pro zvláštní požadavky a stavy zpracování v tabulkách přídavných symbolů pro ocelové výrobky . | |
| Příklad značky: X10CrNi18-8 dle EN 10088-2 |
4. Rychlořezné oceli
| Základní symboly: Písmena HS = rychlořezné oceli Obsahy legujících prvků: čísla h) , oddělená spojovníky, udávající procentuální obsah legujících prvků v následném pořadí: - wolfram (W), - molybden (Mo), - vanad (V), - kobalt (Co). Přídavné symboly pro oceli: |
|---|
| Skupina 1: |
| Chemická značka(y) prvku(ů) s nejvyšším obsahem (při stejném druhu oceli). |
| Skupina 2: |
| Neobsazeno. |
| h) Každé číslo určuje střední procentuální obsah prvku, který je zaokrouhlen na nejbližší celé číslo. Přídavné symboly pro ocelové výrobky jsou uvedené pro stavy zpracování v tabulce příklady symbolů pro tepelné zpracování |
| Příklad značky: HS6-5-2 dle EN ISO 4957 |
TABULKY PŘÍDAVNÝCH SYMBOLŮ PRO OCELOVÉ VÝROBKY
Příklady symbolů pro zvláštní požadavky
| Symbol i) | Význam |
|---|---|
| +CH | zpracováno na tvrdost jádra |
| +H | prokalitelnost |
| +Z15 | minimální kontrakce ve směru kolmém k povrchu = 15 % |
| +Z25 | minimální kontrakce ve směru kolmém k povrchu = 25 % |
| +Z35 | minimální kontrakce ve směru kolmém k povrchu = 35 % |
| i) Tyto symboly jsou od předchozích odděleny znaménkem ( + ). Symboly stanovují charakteristické zvláštní požadavky pro oceli. Z praktického hlediska jsou ale považovány za přídavné symboly pro ocelové výrobky. |
Příklady symbolů pro druhy povlaků
| Symbol j) | Význam |
|---|---|
| +A | žárově pohliníkováno ponorem |
| +AS | povlak ze slitiny Al-Si |
| +AZ | povlak ze slitiny Al-Zn (Al > 50 %) |
| +CE | elektrolyticky pochromováno (ECCS) |
| +CU | povlak Cu |
| +IC | povlak anorganický |
| +OC | povlak organický |
| +S | žárově pocínováno ponorem |
| +SE | elektrolyticky pocínováno |
| +T | žárově pokoveno slitinou Pb-Sn (Terne) |
| +TE | elektrolyticky pokoveno slitinou Pb-Sn (Terne) |
| +Z | žárově pozinkováno ponorem |
| +ZA | žárově pokoveno slitinou Zn-Al (Zn > 50 %) |
| +ZE | elektrolyticky pozinkováno |
| +ZF | povlak Zn a Fe (difúzně žíhaný) |
| +ZN | elektrolyticky pokoveno slitinou Zn-Ni |
| j) Tyto symboly jsou od předchozích odděleny znaménkem ( + ). |
Příklady symbolů pro tepelné zpracování
| Symbol k) | Význam | Odpovídající ČSN 42 0002 |
|---|---|---|
| +A | žíhaný na měkko | .3 |
| +AC | žíhaný na globulární karbidy | .2 |
| +AR | válcovaný (bez zvláštních podmínek na válcování nebo tepelné zpracování) | .0 |
| +AT | rozpouštěcí žíhání | .4 |
| +C | zpevněný zpracováním za studena | .x1 až 6 |
| +Cxxx | zpevněný zpracováním za studena na minimální pevnost v tahu od xxx [MPa] | .x1 až 6 |
| +Cpxxx | zpevněný zpracováním za studena na minimální tažnost 0,2 % od xxx [MPa] | - |
| +CR | válcovaný za studena | .0 |
| +DC | dodávaný stav podle výrobce | - |
| +FP | zpracovaný žíháním na ferit-perlit a rozsah tvrdosti | .9 |
| +HC | válcovaný za tepla a zpevněný za studena | - |
| +I | isotermicky zpracovaný | .9 |
| +LC | lehce přetažený za studena případně lehce převálcovaný | .21, .31 |
| +M | termomechanicky tvářený | .9 |
| +N | normalizačně žíhaný nebo normalizačně válcovaný | .1 |
| +NT | normalizačně žíhaný a popouštěný | .5 |
| +P | precipitačně vytvrzený | .9 |
| +Q | kalený | .4 |
| +QA | kalený na vzduchu | .4 |
| +QO | kalený do oleje | .4 |
| +QT | zušlechtěný | .6 |
| +QW | kalený do vody | .4 |
| +RA | rekrystalizačně žíhaný | .2 |
| +S | zpracovaný na střihatelnost za studena | - |
| +SR | žíhaný na snížení pnutí | - |
| +T | popouštěný | - |
| +TH | zpracovaný na rozsah tvrdosti | - |
| +U | nezpracovaný | .6 |
| +WW | zpevněný zpracováním za tepla | - |
| k) Tyto symboly jsou od předchozích odděleny znaménkem ( + ). |
Přiřazení značek ocelí ČSN značkám EN
Tato tabulka slouží jako pomůcka při volbě materiálu. Detailní chemické složení materiálů však nemusí být nutně stejné a odpovídající mechanické vlastnosti se proto mohou lišit. Uživatel tohoto dokumentu by si měl proto tyto vlastnosti ověřit.
Přiřazení značek ocelí ČSN značkám EN dle národních příloh ČSN EN - třída 10 a 11 (část 1/3)
| EN 10025-2 /42 0904/ (výrobky válcované za tepla z nelegovaných konstrukčních ocelí) | EN 10025+A1 /42 0904/(výrobky válcované za tepla) | EN 10028-2 /42 0938/(ploché výrob. - tlakov. nádoby) | ||||
|---|---|---|---|---|---|---|
| Vztah značek ocelí podle ČSN ke značkám ocelí podle EN | ||||||
| Odpovídající | Odpovídající | Odpovídající | ||||
| ČSN | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. |
| 10 000 | S185 | 1.0035 | S185 | 1.0035 | / | / |
| 10 004 | S185 | 1.0035 | S185 | 1.0035 | / | / |
| 11 109 | / | / | / | / | / | / |
| 11 110 | / | / | / | / | / | / |
| 11 120* | / | / | / | / | / | / |
| 11 140* | / | / | / | / | / | / |
| 11 301 | / | / | / | / | / | / |
| 11 305 | / | / | / | / | / | / |
| 11 321 | / | / | / | / | / | / |
| 11 343 | / | / | / | / | / | / |
| 11 368 | / | / | / | / | P235GH | 1.0345 |
| 11 373 | / | / | S235JRG1 | 1.0036 | / | / |
| 11 375 | S235JR | 1.0038 | S235JRG2 | 1.0038 | / | / |
| 11 378 | S235J0 | 1.0114 | S235J0 | 1.0114 | / | / |
| 11 418 | / | / | / | / | P265GH | 1.0425 |
| 11 443 | S275JR | 1.0044 | S275JR | 1.0044 | / | / |
| 11 448 | S275J2 | 1.0145 | S275J2G3 | 1.0144 | / | / |
| 11 500 | E295 | 1.0050 | E295 | 1.0050 | / | / |
| 11 503 | S355J2 | 1.0577 | S355J2G3 | 1.0570 | / | / |
| 11 523 | S355J0 | 1.0553 | S355J0 | 1.0553 | / | / |
| 11 600 | E335 | 1.0060 | E335 | 1.0060 | / | / |
| 11 700 | E360 | 1.0070 | E360 | 1.0070 | / | / |
* přibližně odpovídající
Přiřazení značek ocelí ČSN značkám EN dle národních příloh ČSN EN - třída 10 a 11 (část 2/3)
| EN 10087 /42 0926/(tyče a dráty válc. za tepla) | EN 10130+A1 /42 0908/(ploché výrob. z hlubokotaž. ocelí) | EN 10210-1 /42 1051/(duté profily tvářené ze tepla) | ||||
|---|---|---|---|---|---|---|
| Vztah značek ocelí podle ČSN ke značkám ocelí podle EN | ||||||
| Odpovídající a* | Obdobné | Odpovídající | ||||
| ČSN | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. |
| 10 000 | / | / | / | / | / | / |
| 10 004 | / | / | / | / | / | / |
| 11 109 | 11SMn30 | 1.0715 | / | / | / | / |
| 11 110 | 10S20 | 1.0721 | / | / | / | / |
| 11 120* | 15SMn13* | 1.0725 | / | / | / | / |
| 11 140* | 35S20* | 1.0726 | / | / | / | / |
| 11 301 | / | / | DC03 | 1.0347 | / | / |
| 11 305 | / | / | DC04 | 1.0338 | / | / |
| 11 321 | / | / | DC01 | 1.0330 | / | / |
| 11 343 | / | / | / | / | / | / |
| 11 368 | / | / | / | / | / | / |
| 11 373 | / | / | / | / | / | / |
| 11 375 | / | / | / | / | S235JRH | 1.0039 |
| 11 378 | / | / | / | / | / | / |
| 11 418 | / | / | / | / | / | / |
| 11 443 | / | / | / | / | S275J0H | 1.0149 |
| 11 448 | / | / | / | / | S275J2H | 1.0138 |
| 11 500 | / | / | / | / | / | / |
| 11 503 | / | / | / | / | S355J2H | 1.0576 |
| 11 523 | / | / | / | / | S355J0H | 1.0547 |
| 11 600 | / | / | / | / | / | / |
| 11 700 | / | / | / | / | / | / |
* přibližně odpovídající
Přiřazení značek ocelí ČSN značkám EN dle národních příloh ČSN EN - třída 10 a 11 (část 3/3)
| EN 10219-1 /42 1052/(svařov. duté prof. z konstr. neleg. a jemnozrn. ocelí - tvář. za studena) | EN 10249-1 /42 1067/(štětovnice tvářené za studena) | EN 10255 /42 0296/(trubky z nelegov. ocelí vhodné pro svařování a řezání závitů) | ||||
|---|---|---|---|---|---|---|
| Vztah značek ocelí podle ČSN ke značkám ocelí podle EN | ||||||
| Obdobné | Odpovídající | Obdobné | ||||
| ČSN | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. |
| 10 000 | / | / | / | / | / | / |
| 10 004 | / | / | / | / | / | / |
| 11 109 | / | / | / | / | / | / |
| 11 110 | / | / | / | / | / | / |
| 11 120* | / | / | / | / | / | / |
| 11 140* | / | / | / | / | / | / |
| 11 301 | / | / | / | / | / | / |
| 11 305 | / | / | / | / | / | / |
| 11 321 | / | / | / | / | / | / |
| 11 343 | / | / | / | / | S195T | 1.0026 |
| 11 368 | / | / | / | / | / | / |
| 11 373 | / | / | / | / | / | / |
| 11 375 | S235JRH | 1.0039 | S235JRC | 1.0120 | / | / |
| 11 378 | / | / | / | / | / | / |
| 11 418 | / | / | / | / | / | / |
| 11 443 | S275J0H | 1.0149 | S275JRC | 1.0128 | / | / |
| 11 448 | S275J2H | 1.0138 | / | / | / | / |
| 11 500 | / | / | / | / | / | / |
| 11 503 | S355J2H | 1.0576 | / | / | / | / |
| 11 523 | S355J0H | 1.0547 | S355J0C | 1.0554 | / | / |
| 11 600 | / | / | / | / | / | / |
| 11 700 | / | / | / | / | / | / |
* přibližně odpovídající
| EN 10025-2 /42 0904/ | 1.9.2005 | Výrobky válcované za tepla z konstrukčních ocelí - Část 2: Technické dodací podmínky pro nelegované konstrukční oceli. |
|---|---|---|
| EN 10025+A1 /42 0904/ | 1.7.1996 | Výrobky válcované za tepla z nelegovaných konstrukčních ocelí. Technické dodací podmínky. |
| EN 10028-2 /42 0938/ | 1.9.1995 | Ploché výrobky z ocelí pro tlakové nádoby a zařízení. Část 2: Nelegované a legované oceli pro vyšší teploty. |
| EN 10087 /42 0926/ | 1.6.2000 | Oceli automatové - Technické dodací podmínky pro předvýrobky, tyče a dráty válcované za tepla. |
| EN 10130+A1 /42 0908/ | 1.1.2000 | Ploché výrobky z hlubokotažných ocelí válcované za studena k tváření za studena - Technické dodací podmínky. |
| EN 10210-1 /42 1051/ | 1.9.1995 | Duté profily tvářené za tepla z nelegovaných a jemnozrnných konstrukčních ocelí. Část 1: Technické dodací předpisy. |
| EN 10219-1 /42 1052/ | 1.2.2002 | Svařované duté profily z konstrukčních nelegovaných a jemnozrnných ocelí, tvářené za studena - Část 1:TDP. |
| EN 10249-1 /42 1067/ | 1.4.1998 | Štětovnice tvářené za studena z nelegovaných ocelí - Část 1: Technické dodací podmínky. |
| EN 10255 /42 0296/ | 1.6.2005 | Trubky z nelegované oceli vhodné ke sváření a řezání závitů - Technické dodací podmínky. |
PŘIŘAZENÍ ZNAČEK OCELÍ ČSN ZNAČKÁM EN DLE NÁRODNÍCH PŘÍLOH ČSN EN - TŘÍDA 12 – 16
| EN 10028-2 /42 0938/(ploché výrob. - tlakov. nádoby) | EN 10083-1+A1 /42 0931/(ušlechtilé oceli) | EN 10083-2+A1 /42 0932/ (nelegované jakostní oceli) | EN 10084 /42 0925/(oceli k cementování) | EN 10085 /42 0950/(oceli k nitridování) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Odpovídající | Obdobné | Obdobné | Obdobné | Obdobné | ||||||
| ČSN | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. |
| 12 010 | / | / | / | / | / | / | C10E | 1.1121 | / | / |
| 12 020 | / | / | / | / | / | / | C16E | 1.1148 | / | / |
| 12 023 | / | / | / | / | / | / | C15E | 1.1141 | / | / |
| 12 024 | / | / | C22E | 1.1151 | C22 | 1.0402 | / | / | / | / |
| 12 030 | / | / | C25E | 1.1158 | C25 | 1.0406 | / | / | / | / |
| 12 031 | / | / | C30E | 1.1178 | C30 | 1.0528 | / | / | / | / |
| 12 040 | / | / | C35E | 1.1181 | C35 | 1.0501 | / | / | / | / |
| 12 041 | / | / | C40E | 1.1186 | C40 | 1.0511 | / | / | / | / |
| 12 042 | / | / | / | / | / | / | / | / | / | / |
| 12 050 | / | / | C45E | 1.1191 | C45 | 1.0503 | / | / | / | / |
| 12 051 | / | / | C50E | 1.1206 | C50 | 1.0540 | / | / | / | / |
| 12 060 | / | / | C55E | 1.1203 | C55 | 1.0535 | / | / | / | / |
| 12 061 | / | / | C60E | 1.1221 | C60 | 1.0601 | / | / | / | / |
| 13 030 | P295GH | 1.0481 | / | / | / | / | / | / | / | / |
| 13 141 | / | / | 28Mn6 | 1.1170 | / | / | / | / | / | / |
| 13 180 | / | / | / | / | / | / | / | / | / | / |
| 14 100 | / | / | / | / | / | / | / | / | / | / |
| 14 109 | / | / | / | / | / | / | / | / | / | / |
| 14 120 | / | / | / | / | / | / | 17Cr3 | 1.7016 | / | / |
| 14 140 | / | / | 37Cr4 | 1.7034 | / | / | / | / | / | / |
| 14 209 | / | / | / | / | / | / | / | / | / | / |
| 14 220 | / | / | / | / | / | / | 16MnCr5 | 1.7131 | / | / |
| 14 221 | / | / | / | / | / | / | 20MnCr5 | 1.7147 | / | / |
| 15 020 | 16Mo3 | 1.5415 | / | / | / | / | / | / | / | / |
| 15 121 | 13CrMo4-5 | 1.7335 | / | / | / | / | / | / | / | / |
| 15 124 | / | / | / | / | / | / | 18CrMo4 | 1.7243 | / | / |
| 15 127 | / | / | / | / | / | / | / | / | / | / |
| 15 130 | / | / | 25CrMo4 | 1.7218 | / | / | / | / | / | / |
| 15 142 | / | / | 42CrMo4 | 1.7225 | / | / | / | / | / | / |
| 15 217 | / | / | / | / | / | / | / | / | / | / |
| 15 260 | / | / | 51CrV4 | 1.8159 | / | / | / | / | / | / |
| 15 313 | 10CrMo9-10 | 1.7380 | / | / | / | / | / | / | / | / |
| 15 313 | 11CrMo9-10 | 1.7383 | / | / | / | / | / | / | / | / |
| 15 320 | / | / | / | / | / | / | / | / | / | / |
| 15 330 | / | / | / | / | / | / | / | / | 31CrMoV9 | 1.8519 |
| 15 340 | / | / | / | / | / | / | / | / | 41CrAlMo7-10 | 1.8509 |
| 16 224 | / | / | / | / | / | / | / | / | / | / |
| 16 341 | / | / | / | / | / | / | / | / | / | / |
| 16 343 | / | / | 34CrNiMo6 | 1.6582 | / | / | / | / | / | / |
| 16 420 | / | / | / | / | / | / | 15NiCr13 | 1.5752 | / | / |
| EN 10137-2 /42 1087/(plech a široká ocel z konst. ocelí) | EN 10155 /42 0930*/(konstr. oceli se zvýš. odol. proti atmosférické korozi) | EN 10269 /42 0947/(oceli a Ni slitiny - pro vysoké a nízké tepl.) | EN ISO 4957 /42 0949/(oceli nástrojové) | EN ISO 683-17 /42 0240/(oceli pro tepelné zpracování, legované a automatové - na valivá ložiska) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Odpovídající | Srovnatelné | Obdobné | Obdobné | Obdobné | ||||||
| ČSN | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. |
| 12 010 | / | / | / | / | / | / | / | / | / | / |
| 12 020 | / | / | / | / | / | / | / | / | / | / |
| 12 023 | / | / | / | / | / | / | / | / | / | / |
| 12 024 | / | / | / | / | / | / | / | / | / | / |
| 12 030 | / | / | / | / | / | / | / | / | / | / |
| 12 031 | / | / | / | / | / | / | / | / | / | / |
| 12 040 | / | / | / | / | C35E | 1.1181 | / | / | / | / |
| 12 041 | / | / | / | / | / | / | / | / | / | / |
| 12 042 | / | / | / | / | 35B2 | 1.5511 | / | / | / | / |
| 12 050 | / | / | / | / | C45E | 1.1191 | / | / | / | / |
| 12 051 | / | / | / | / | / | / | / | / | / | / |
| 12 060 | / | / | / | / | / | / | / | / | C56E2 | 1.1219 |
| 12 061 | / | / | / | / | / | / | / | / | / | / |
| 13 030 | / | / | / | / | 20Mn5 | 1.1133 | / | / | / | / |
| 13 141 | / | / | / | / | / | / | / | / | / | / |
| 13 180 | / | / | / | / | / | / | / | / | 70Mn4 | 1.1244 |
| 14 100 | / | / | / | / | / | / | 102Cr6 | 1.2067 | / | / |
| 14 109 | / | / | / | / | / | / | 102Cr6 | 1.2067 | 100Cr6 | 1.3505 |
| 14 120 | / | / | / | / | / | / | / | / | / | / |
| 14 140 | / | / | / | / | / | / | / | / | / | / |
| 14 209 | / | / | / | / | / | / | / | / | 100CrMnSi6-4 | 1.3520 |
| 14 220 | / | / | / | / | / | / | / | / | 17MnCr5 | 1.3521 |
| 14 221 | / | / | / | / | / | / | 21MnCr5 | 1.2162 | 19MnCr5 | 1.3523 |
| 15 020 | / | / | / | / | / | / | / | / | / | / |
| 15 121 | / | / | / | / | / | / | / | / | / | / |
| 15 124 | / | / | / | / | / | / | / | / | 20CrMo4 | 1.3567 |
| 15 127 | / | / | S355J2G1W | 1.8963 | / | / | / | / | / | / |
| 15 130 | / | / | / | / | 25CrMo4 | 1.7218 | / | / | / | / |
| 15 142 | / | / | / | / | 42CrMo4 | 1.7225 | / | / | 43CrMo4 | 1.3563 |
| 15 217 | / | / | S355J0WP | 1.8945 | / | / | / | / | / | / |
| 15 260 | / | / | / | / | / | / | / | / | / | / |
| 15 313 | / | / | / | / | / | / | / | / | / | / |
| 15 313 | / | / | / | / | / | / | / | / | / | / |
| 15 320 | / | / | / | / | 21CrMoV5-7 | 1.7709 | / | / | / | / |
| 15 330 | / | / | / | / | / | / | / | / | / | / |
| 15 340 | / | / | / | / | / | / | / | / | ||
| 16 224 | S690QL | 1.8928 | / | / | / | / | / | / | / | / |
| 16 341 | / | / | / | / | 41NiCrMo7-3-2 | 1.6563 | / | / | / | / |
| 16 343 | / | / | / | / | 34CrNiMo6 | 1.6582 | / | / | / | / |
| 16 420 | / | / | / | / | / | / | / | / | / | / |
* Nahrazena EN 10025-5 (42 0904)
| EN 10025-5 /42 0904/ | 1.9.2005 | Výrobky válcované za tepla z konstrukčních ocelí - Část 5: Technické dodací podmínky na konstrukční oceli se zvýšenou odolností proti atmosférické korozi |
|---|---|---|
| EN 10028-2 /42 0938/ | 1.9.1995 | Ploché výrobky z ocelí pro tlakové nádoby a zařízení. Část 2: Nelegované a legované oceli pro vyšší teploty. |
| EN 10083-1+A1 /42 0931/ | 1.6.1998 | Oceli k zušlechťování - Část 1: Technické dodací podmínky pro ušlechtilé oceli. |
| EN 10083-2+A1 /42 0932/ | 1.5.1998 | Oceli k zušlechťování - Část 2: Technické dodací podmínky pro nelegované jakostní oceli. |
| EN 10084 /42 0925/ | 1.2.2000 | Oceli k cementování - Technické dodací podmínky. |
| EN 10085 /42 0950/ | 1.7.2003 | Oceli k nitridování - Technické dodací podmínky. |
| EN 10137-2 /42 1087/ | 1.11.1998 | Plechy a široká ocel z konstrukčních ocelí s vyšší mezí kluzu v zušlechtěném nebo vytvrzeném stavu - Část 1: Dodací podmínky pro zušlechtěné oceli. |
| EN 10155 /42 0930/ | 1.2.1996 | Konstrukční oceli se zvýšenou odolností proti atmosférické korozi. Technické dodací podmínky. |
| EN 10269 /42 0947/ | 1.6.2001 | Oceli a niklové slitiny na upevňovací prvky pro použití při zvýšených a/nebo nízkých teplotách. |
| EN ISO 4957 /42 0949/ | 1.1.2003 | Oceli nástrojové. |
| EN ISO 683-17 /42 0240/ | 1.10.2002 | Oceli pro tepelné zpracování, oceli legované a oceli automatové - Část 17: Oceli na valivá ložiska. |
PŘIŘAZENÍ ZNAČEK OCELÍ ČSN ZNAČKÁM EN DLE NÁRODNÍCH PŘÍLOH ČSN EN - TŘÍDA 17 (část 1/2)
| EN 10088-1 /42 0927/(korozivzdorné oceli - přehled) | EN 10088-2 /42 0928/(korozivzdorné oceli - plechy a pásy) | EN 10088-3 /42 0929/(korozivzdorné oceli - polotovary, tyče, dráty, tvarová ocel, lesklé výrobky | EN 10095 /42 0946/(oceli a Ni slitiny žáruvzdorné) | |||||
|---|---|---|---|---|---|---|---|---|
| Vztah značek ocelí podle ČSN ke značkám ocelí podle ČSN EN | ||||||||
| Obdobné | Obdobné | Obdobné | Obdobné | |||||
| ČSN | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. |
| 17 020 | X6Cr13 | 1.4000 | X6Cr13 | 1.4000 | X6Cr13 | 1.4000 | / | / |
| 17 021 | X12Cr13 | 1.4006 | X12Cr13 | 1.4006 | X12Cr13 | 1.4006 | / | / |
| 17 022 | X20Cr13 | 1.4021 | X20Cr13 | 1.4021 | X20Cr13 | 1.4021 | / | / |
| 17 023 | X30Cr13 | 1.4028 | X30Cr13 | 1.4028 | X30Cr13 | 1.4028 | / | / |
| 17 024 | X39Cr13 | 1.4031 | X39Cr13 | 1.4031 | X39Cr13 | 1.4031 | / | / |
| 17 029 | / | / | / | / | / | / | / | / |
| 17 040 | X6Cr17 | 1.4016 | X6Cr17 | 1.4016 | X6Cr17 | 1.4016 | / | / |
| 17 041 | X6Cr17 | 1.4016 | X6Cr17 | 1.4016 | X6Cr17 | 1.4016 | / | / |
| 17 041 | X6CrNi17-1 | 1.4017 | X6CrNi17-1 | 1.4017 | / | / | / | / |
| 17 102 | / | / | / | / | / | / | / | / |
| 17 113 | / | / | / | / | / | / | X10CrAlSi7 | 1.4713 |
| 17 125 | / | / | / | / | / | / | X10CrAlSi13 | 1.4724 |
| 17 134 | / | / | / | / | / | / | / | / |
| 17 240 | X5CrNi18-10 | 1.4301 | X5CrNi18-10 | 1.4301 | X5CrNi18-10 | 1.4301 | / | / |
| 17 241 | X10CrNi18-8 | 1.4310 | X10CrNi18-8 | 1.4310 | X10CrNi18-8 | 1.4310 | / | / |
| 17 246 | X6CrNiTi18-10 | 1.4541 | X6CrNiTi18-10 | 1.4541 | X6CrNiTi18-10 | 1.4541 | / | / |
| 17 247 | X6CrNiTi18-10 | 1.4541 | X6CrNiTi18-10 | 1.4541 | X6CrNiTi18-10 | 1.4541 | / | / |
| 17 248 | X6CrNiTi18-10 | 1.4541 | X6CrNiTi18-10 | 1.4541 | X6CrNiTi18-10 | 1.4541 | X8CrNiTi18-10 | 1.4878 |
| 17 249 | X2CrNi19-11 | 1.4306 | X2CrNi19-11 | 1.4306 | X2CrNi19-11 | 1.4306 | / | / |
| 17 251 | / | / | / | / | / | / | X15CrNiSi20-12 | 1.4828 |
| 17 253 | / | / | / | / | / | / | X10NiCrSi35-19 | 1.4886 |
| 17 346 | X5CrNiMo17-12-2 | 1.4401 | X5CrNiMo17-12-2 | 1.4401 | X5CrNiMo17-12-2 | 1.4401 | / | / |
| 17 348 | X6CrNiMoTi17-12-2 | 1.4571 | X6CrNiMoTi17-12-2 | 1.4571 | X6CrNiMoTi-17-12-2 | 1.4571 | / | / |
| 17 349 | X2CrNiMo17-12-2 | 1.4404 | X2CrNiMo17-12-2 | 1.4404 | X2CrNiMo17-12-2 | 1.4404 | / | / |
| 17 350 | X2CrNiMo18-14-3 | 1.4435 | X2CrNiMo18-14-3 | 1.4435 | X2CrNiMo18-14-3 | 1.4435 | / | / |
| 17 352 | X3CrNiMo17-13-3 | 1.4436 | X3CrNiMo17-13-3 | 1.4436 | X3CrNiMo17-13-3 | 1.4436 | / | / |
| 17 460 | X12CrMnNiN18-9-5 | 1.4373 | X12CrMnNiN18-9-5 | 1.4373 | X12CrMnNiN18-9-5 | 1.4373 | / | / |
PŘIŘAZENÍ ZNAČEK OCELÍ ČSN ZNAČKÁM EN DLE NÁRODNÍCH PŘÍLOH ČSN EN - TŘÍDA 17 (část 2/2)
| EN 10269 /42 0947/(oceli a Ni slitiny - pro vysoké a nízké teploty) | EN 10272 /42 1031/(tyče z korozivzdorných ocelí pro tlakové nádoby) | EN ISO 4957 /42 0949/(oceli nástrojové) | EN ISO 683-17 /42 0240/(oceli pro tepelné zpracování, legované a automatové - na valivá ložiska) | |||||
|---|---|---|---|---|---|---|---|---|
| Vztah značek ocelí podle ČSN ke značkám ocelí podle ČSN EN | ||||||||
| Obdobné | Obdobné | Obdobné | Obdobné | |||||
| ČSN | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. |
| 17 020 | / | / | / | / | / | / | / | / |
| 17 021 | / | / | X12Cr13 | 1.4006 | / | / | / | / |
| 17 022 | / | / | / | / | / | / | / | / |
| 17 023 | / | / | / | / | / | / | / | / |
| 17 024 | / | / | / | / | X40Cr14 | 1.2083 | / | / |
| 17 029 | / | / | / | / | / | / | X47Cr14 | 1.3541 |
| 17 040 | / | / | / | / | / | / | / | / |
| 17 041 | / | / | / | / | / | / | / | / |
| 17 041 | / | / | / | / | / | / | / | / |
| 17 102 | X15CrMo5-1 | 1.7390 | / | / | / | / | / | / |
| 17 113 | / | / | / | / | / | / | / | / |
| 17 125 | / | / | / | / | / | / | / | / |
| 17 134 | X22CrMoV12-1 | 1.4923 | / | / | / | / | / | / |
| 17 240 | X5CrNi18-10 | 1.4301 | X5CrNi18-10 | 1.4301 | / | / | / | / |
| 17 241 | / | / | / | / | / | / | / | / |
| 17 246 | / | / | / | / | / | / | / | / |
| 17 247 | / | / | / | / | / | / | / | / |
| 17 248 | / | / | X6CrNiTi18-10 | 1.4541 | / | / | / | / |
| 17 249 | / | / | X2CrNi19-11 | 1.4306 | / | / | / | / |
| 17 251 | / | / | / | / | / | / | / | / |
| 17 253 | / | / | / | / | / | / | / | / |
| 17 346 | X5CrNiMo17-12-2 | 1.4401 | X5CrNiMo17-12-2 | 1.4401 | / | / | / | / |
| 17 348 | / | / | X6CrNiMoTi17-12-2 | 1.4571 | / | / | / | / |
| 17 349 | X2CrNiMo17-12-2 | 1.4404 | X2CrNiMo17-12-2 | 1.4404 | / | / | / | / |
| 17 350 | / | / | X2CrNiMo18-14-3 | 1.4435 | / | / | / | / |
| 17 352 | / | / | / | / | / | / | / | / |
| 17 460 | / | / | / | / | / | / | / | / |
| EN 10088-1 /42 0927/ | 1.11.2005 | Korozivzdorné oceli - Část 1: Přehled korozivzdorných ocelí. |
|---|---|---|
| EN 10088-2 /42 0928/ | 1.12.2005 | Korozivzdorné oceli - Část 2: Technické dodací podmínky pro plech a pás z ocelí odolných korozi pro všeobecné použití. |
| EN 10088-3 /42 0929/ | 1.1.2006 | Korozivzdorné oceli - Část 3: Technické dodací podmínky pro polotovary, tyče, dráty, tvarovou ocel a lesklé výrobky z ocelí odolných korozi pro všeobecné použití. |
| EN 10095 /42 0946/ | 1.10.2000 | Oceli a niklové slitiny žáruvzdorné. |
| EN 10269 /42 0947/ | 1.6.2001 | Oceli a niklové slitiny na upevňovací prvky pro použití při zvýšených a/nebo nízkých teplotách. |
| EN 10272 /42 1031/ | 1.1.2003 | Tyče z korozivzdorných ocelí pro tlakové nádoby a zařízení. |
| EN ISO 4957 /42 0949/ | 1.1.2003 | Oceli nástrojové. |
| EN ISO 683-17 /42 0240/ | 1.10.2002 | Oceli pro tepelné zpracování, oceli legované a oceli automatové - Část 17: Oceli na valivá ložiska. |
PŘIŘAZENÍ ZNAČEK OCELÍ ČSN ZNAČKÁM EN DLE NÁRODNÍCH PŘÍLOH ČSN EN - TŘÍDA 19
| EN ISO 4957 /42 0949/(oceli nástrojové) | EN ISO 683-17 /42 0240/(oceli pro tepelné zpracování, legované a automatové - na valivá ložiska) | |||
|---|---|---|---|---|
| Vztah značek ocelí podle ČSN ke značkám ocelí podle ČSN EN | ||||
| Obdobné | Obdobné | |||
| ČSN | Značka oceli | Číslo mater. | Značka oceli | Číslo mater. |
| 19 083 | C45U | 1.1730 | / | / |
| 19 132 | C70U | 1.1520 | / | / |
| 19 133 | C70U | 1.1520 | / | / |
| 19 152 | C80U | 1.1525 | / | / |
| 19 191 | C105U | 1.1545 | / | / |
| 19 221 | C120U | 1.1555 | / | / |
| 19 313 | 90MnCrV8 | 1.2842 | / | / |
| 19 314 | 95MnWCr5 | 1.2825 | / | / |
| 19 356 | 105V | 1.2834 | / | / |
| 19 436 | X210Cr12 | 1.2080 | / | / |
| 19 487 | 21MnCr5 | 1.2162 | / | / |
| 19 541 | 32CrMoV12-28 | 1.2365 | / | / |
| 19 550 | 50CrMoV13-15 | 1.2355 | / | / |
| 19 552 | X37CrMoV5-1 | 1.2343 | / | / |
| 19 554 | X40CrMoV5-1 | 1.2344 | / | / |
| 19 663 | 55NiCrMoV7 | 1.2714 | / | / |
| 19 721 | X30WCrV9-3 | 1.2581 | / | / |
| 19 735 | 60WCrV8 | 1.2550 | / | / |
| 19 820 | HS3-3-2 | 1.3333 | / | / |
| 19 824 | HS18-0-1 | 1.3355 | / | / |
| 19 830 | HS6-5-2 | 1.3339 | X82WMoCrV6-5-4 | 1.3553 |
| 19 852 | HS6-5-2-5 | 1.3243 | / | / |
| 19 861 | HS10-4-3-10 | 1.3207 | / | / |
| EN ISO 4957 /42 0949/ | 1.1.2003 | Oceli nástrojové. |
|---|---|---|
| EN ISO 683-17 /42 0240/ | 1.10.2002 | Oceli pro tepelné zpracování, oceli legované a oceli automatové - Část 17: Oceli na valivá ložiska. |
Oceli dle EN 10025
Oceli dle EN 10025-2:2004 (jako ČSN EN 10025-2 vydána v září 2005)
V roce 2005 dochází k zásadní změně v normách technických dodacích podmínek pro konstrukční oceli. Vychází EN 10025-1 až 6. Nejvíce jsou používány nelegované konstrukční oceli, pro které platí EN 10025-2:2004, která nahrazuje EN 10025:1990+A1:1993 (jako ČSN vydaná v roce 1996). Pro srovnání značek ocelí v těchto dvou normách a zároveň pro srovnání s dříve vydanými a mnohdy zrušenými jinými, ale často užívanými normami, předkládáme tuto tabulku.
Přehled nového označení ocelí a odpovídajících dřívějších označení
| Označení podle EN 10025-2:2004 *) | Podle EN 10025:1990+ A1:1993 ) | Podle EN 10025: 1990 | Německo podle DIN 17100 | Francie podle NF A 35-501 | Spojené království podle BS 4360 | Itálie podle UNI 7070 | Švédsko podle SS 14 následuje číslo oceli | Česko podle ČSN | ||
|---|---|---|---|---|---|---|---|---|---|---|
| S185 | 1.0035 | S185 | 1.0035 | Fe 310-0 | St 33 | A 33 | Fe 320 | 13 00-00 | 10 000 10 004 | |
| S235JR | 1.0037 | Fe 360 B | St 37-2 | E 24-2 | Fe 360 B | 13 11-00 | ||||
| S235JRG1 | 1.0036 | Fe 360 BFU | USt 37-2 | |||||||
| S235JR | 1.0038 | S235JRG2 | 1.0038 | Fe 360 BFN | RSt 37-2 | 40 B | 13 12-00 | 11 375 | ||
| S235J0 | 1.0114 | S235J0 | 1.0114 | Fe 360 C | St 37-3 U | E 24-3 | 40 C | Fe 360 C | 11 378 | |
| S235J2G3 | 1.0116 | Fe 360 D1 | St 37-3 N | E 24-4 | 40 D | Fe 360 D | ||||
| S235J2 | 1.0117 | S235J2G4 | 1.0117 | Fe 360 D2 | ||||||
| S275JR | 1.0044 | S275JR | 1.0044 | Fe 430 B | St 44-2 | E 28-2 | 43 B | Fe 430 B | 14 12-00 | 11 443 |
| S275J2G3 | 1.0144 | Fe 430 D1 | St 44-3 N | E 28-4 | 43 D | Fe 430 D | 14 14-00 | |||
| S275J2 | 1.0145 | S275J2G4 | 1.0145 | Fe 430 D2 | 14 14-01 | 11 448 | ||||
| S355JR | 1.0045 | S355JR | 1.0045 | Fe 510 B | E 36-2 | 50 B | Fe 510 B | |||
| S355J0 | 1.0553 | S355J0 | 1.0553 | Fe 510 C | St 52-3 U | E 36-3 | 50 C | Fe 510 C | 11 523 | |
| S355J2G3 | 1.0570 | Fe 510 D1 | St 52-3 N | 50 D | Fe 510 D | |||||
| S355J2 | 1.0577 | S355J2G4 | 1.0577 | Fe 510 D2 | 11 503 | |||||
| S355K2G3 | 1.0595 | Fe 510 DD1 | E 36-4 | 50 DD | ||||||
| S355K2 | 1.0596 | S355K2G4 | 1.0596 | Fe 510 DD2 | ||||||
| S450J0 | 1.0590 | 55 C | ||||||||
| E295 | 1.0050 | E295 | 1.0050 | Fe 490-2 | St 50-2 | A 50-2 | Fe 490 | 15 50-00 15 50-01 | 11 500 | |
| E335 | 1.0060 | E335 | 1.0060 | Fe 590-2 | St 60-2 | A 60-2 | Fe 590 | 16 50-00 16 50-01 | 11 600 | |
| E360 | 1.0070 | E360 | 1.0070 | Fe 690-2 | St 70-2 | A 70-2 | Fe 690 | 16 55-00 16 55-01 | 11 700 |
*) Pokud jsou výrobky dodávány ve stavu N (normalizačně žíhané nebo normalizačně válcované), musí být ke značce oceli doplněno označení +N (i za číselné označení).
Označení stavu ocelí dle ČSN, DIN a EN
Označení stavu ocelí dle ČSN, DIN a EN
| Značka oceli dle ČSN | Stav | DIN | EN |
|---|---|---|---|
| xx xxx.0 | Tepelně nezpracovaný | U | +U |
| xx xxx.1 | Normalizačně žíhaný | N | +N |
| xx xxx.2 | Žíhaný (s uvedením způsobu žíhání) | ||
| xx xxx.3 | Žíhaný na měkko | G | +A |
| Žíhaný se zárukou mikrostruktury | GKZ | +AC | |
| xx xxx.4 | Kalený | H | +Q |
| xx xxx.5 | Normalizačně žíhaný a popouštěný | +NT | |
| xx xxx.6 | Zušlechtěný na dolní pevnost | V | +QT |
| xx xxx.7 | Zušlechtěný na střední pevnost | V | +QT |
| xx xxx.8 | Zušlechtěný na horní pevnost | V | +QT |
| xx xxx.9 | Podle zvláštního ujednání |
